水滴边桥架

水滴边桥架是电缆桥架行业的新一代安全标杆产品，采用行业领先的一体式连续滚压成型工艺，将传统桥架的锐利边缘转化为如水滴般顺滑的流线型曲面，彻底解决了行业长期存在的电缆刮伤、施工人员划伤两大核心痛点。它可兼容槽式、托盘式、多孔式、梯式等多种桥架结构，在保持优异承载性能的同时，实现了安全防护、施工效率与美观度的三重跃升，是对电缆保护要求严苛的中高端工程项目的首选方案。

核心优势

1. 行业顶级安全防护：所有外露边缘均采用 R6-R8mm 连续水滴形曲面处理，无任何锐角、毛刺与拼接缝，电缆绝缘层损伤率较传统桥架降低 95% 以上，彻底杜绝施工与检修过程中人员手部划伤事故。流线型边缘大幅降低穿线阻力，长距离布线时电缆牵引力减少 40%，有效保护线缆内部导体与光纤纤芯结构。
2. 超强结构刚性：一体式滚压成型工艺使侧板自然形成连续加强筋，同等板材厚度下，桥架整体抗弯承载力提升 32%，抗扭性能提升 25%，可承受更大的电缆载荷，同时减少支架使用数量，降低综合工程成本。
3. 超长防腐寿命：冷加工滚压工艺不会破坏基材表面的防腐层，边缘部位防腐性能与桥架主体完全一致，避免了传统折弯工艺中边缘防腐层开裂脱落的通病。整体使用寿命较普通圆弧边桥架延长 20% 以上。
4. 高效施工与美观：光滑的水滴边使穿线速度提升 50%，大幅缩短施工周期；无尖锐边角设计让日常检修更安全高效，无需额外佩戴厚重防护手套即可操作。明装时外观圆润精致，线条流畅，无需额外装饰即可融入现代建筑环境。

适用场景

• 数据中心、云计算中心、通信机房等对光纤、数据线缆保护要求极高的高密度布线场景
• 医院、实验室、精密电子厂房等配备高价值精密仪器设备的场所
• 新能源光伏电站、储能电站、电动汽车充电桩等高压大电流布线场景
• 写字楼、酒店、商场、学校、机场等人员密集的公共与商业建筑（尤其适合明装）
• 地铁、隧道、城市地下管廊等需要频繁检修的基础设施项目
• 汽车制造、食品加工、医药生产等对生产安全与洁净度要求严格的工业环境

可选规格

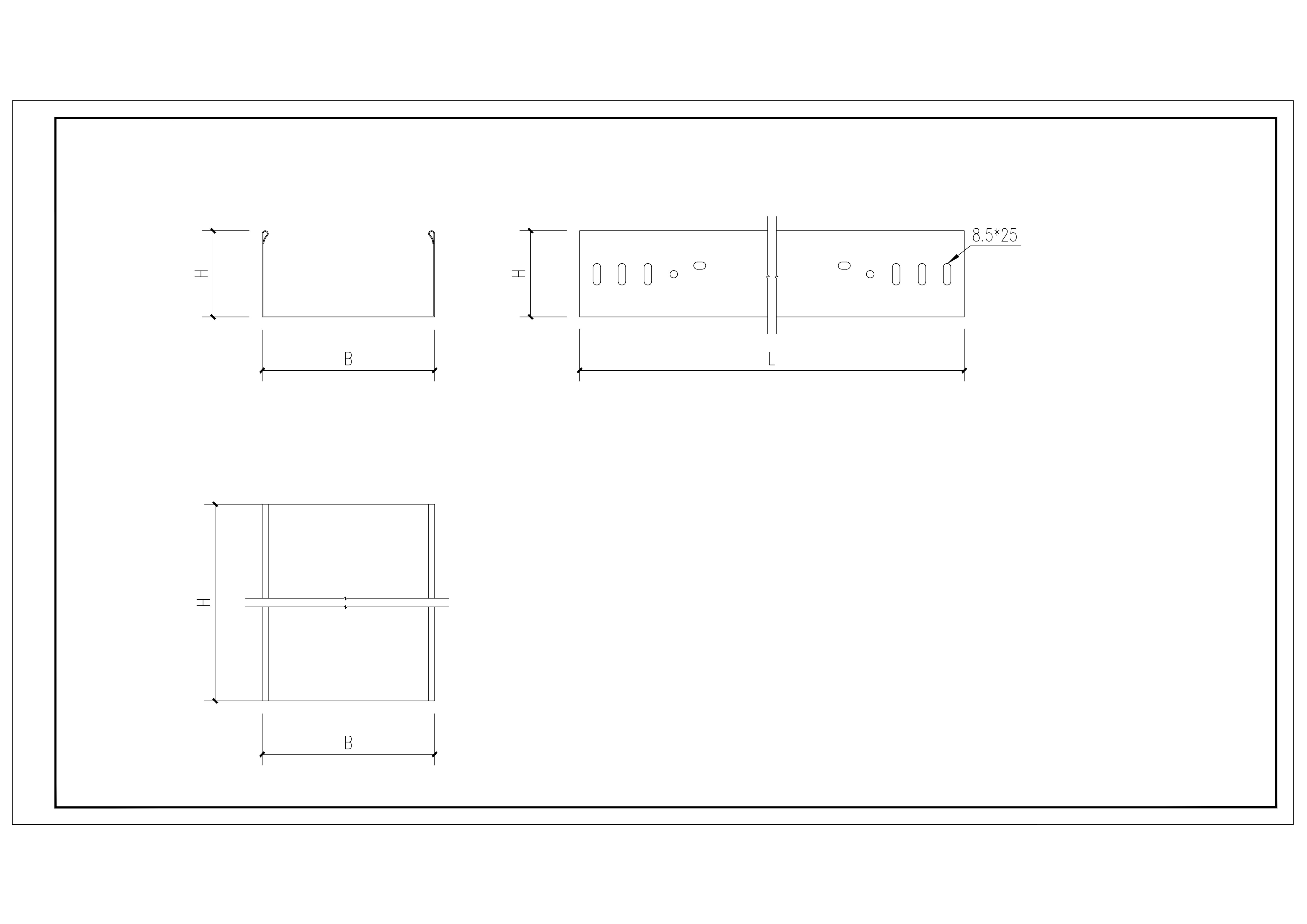

• 结构类型：槽式水滴边桥架、托盘式水滴边桥架、多孔式水滴边桥架、梯式水滴边桥架
• 常规尺寸：宽度 100mm-1200mm（100/150/200/300/400/600/800/1000/1200mm）；高度 50mm-300mm（50/75/100/150/200/300mm）；标准长度 2m/3m
• 板材厚度：1.0mm、1.2mm、1.5mm、2.0mm、2.5mm、3.0mm（可根据承载需求定制）
• 表面处理：热浸镀锌（户外通用，使用寿命 15 年 +）、静电喷塑（室内美观，多色可选）、304/316L 不锈钢（强腐蚀环境）、锌铝镁合金（高防腐，使用寿命 30 年 +）

定制服务

我们拥有先进的数控生产设备和专业的技术团队，可根据项目实际需求提供全方位定制化服务：

• 非标准宽度、高度及特殊长度的水滴边桥架定制
• 不同弧度水滴边、特殊孔型（圆形 / 方形 / 椭圆形）及定制化孔洞布局
• 90° 弯通、三通、四通、变径、爬坡、伸缩节等各类非标水滴边连接件
• 铝合金、耐候钢等特殊材质及定制化表面处理（如防火喷塑、重防腐涂层）
• 配套的水滴边盖板、隔板、支架、吊架及接地系统附件
• 免费提供现场勘测、布线方案优化及荷载计算服务
