梯式（反称）桥架

梯式（反称）桥架是传统梯式桥架的颠覆性结构升级产品，采用一体式反向梯边冷弯成型工艺，将横担由传统的侧板上部外挂式安装改为下部内侧嵌入式固定，彻底重构了桥架的受力模式与布线逻辑。它完整保留了梯式桥架天生的卓越通风散热优势，同时精准解决了传统产品大直径电缆敷设困难、横担易刮伤线缆、维护需拆横担等行业痛点，兼具超高承载、极速施工、全周期安全的特点，是大电流电力电缆主干线敷设的标杆级解决方案。

核心优势

1. 革命性大电缆敷设体验：桥架上部完全无横担遮挡，大截面高压电缆无需从端部费力穿引，可直接从上方逐段平稳放置，敷设效率提升 85% 以上。彻底消除传统梯式桥架突出横担刮伤电缆绝缘层的顽疾，特别适合 10kV 及以上高压电缆、大直径动力电缆的施工。

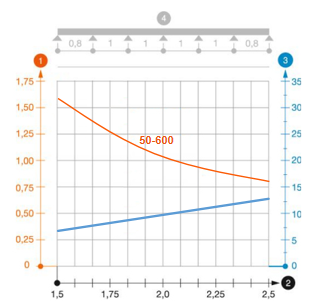

2. 闭环力学超强承载：反向设计使横担与侧板形成稳固的闭合受力体系，同等板材厚度下，整体抗弯承载力提升 42%，抗扭性能提升 38%。横担采用嵌入式满焊工艺，连接强度高于桥架本体，可承受更大的集中载荷，支架间距可延长 25%，显著降低支架与安装成本。
3. 全场景运行安全：无任何突出的横担边角，所有外露边缘均做 R3mm 圆弧处理，从根源上避免施工与检修人员划伤事故。电缆平稳托举于横担之上，在轨道交通、矿山等强振动环境下不会发生窜动、跳出桥架的情况，运行可靠性大幅提升。
4. 行业顶级散热性能：全开放式梯架结构配合反向设计，空气可从桥架上下左右四个方向自由流通，散热效率较传统封闭桥架提升 95% 以上，电缆表面运行温度降低 12-21℃，显著延缓绝缘层老化，延长电缆使用寿命 40% 以上，有效预防过热引发的电气火灾。
5. 零成本快速维护扩容：无需拆卸任何横担或连接件，即可从上方直接进行电缆检修、更换与线路扩容，维护停机时间缩短 75%。完美适配工业自动化生产线、数据中心等需要频繁调整布线的动态场景。

适用场景

• 发电厂、变电站、开闭所等 10kV-35kV 高压电力电缆主干线敷设
• 钢铁、冶金、石油化工、矿山等重载工业电力布线系统
• 高层建筑强电井、地下车库、商业综合体等大直径电缆集中区域
• 新能源光伏电站、储能电站、风力发电场、超充站等大电流项目
• 地铁、隧道、城市地下综合管廊等需要频繁检修的基础设施
• 数据中心、云计算中心的 UPS 供电系统与电力主干网布线
• 汽车制造、电子电器等自动化生产线的动力电缆敷设

可选规格

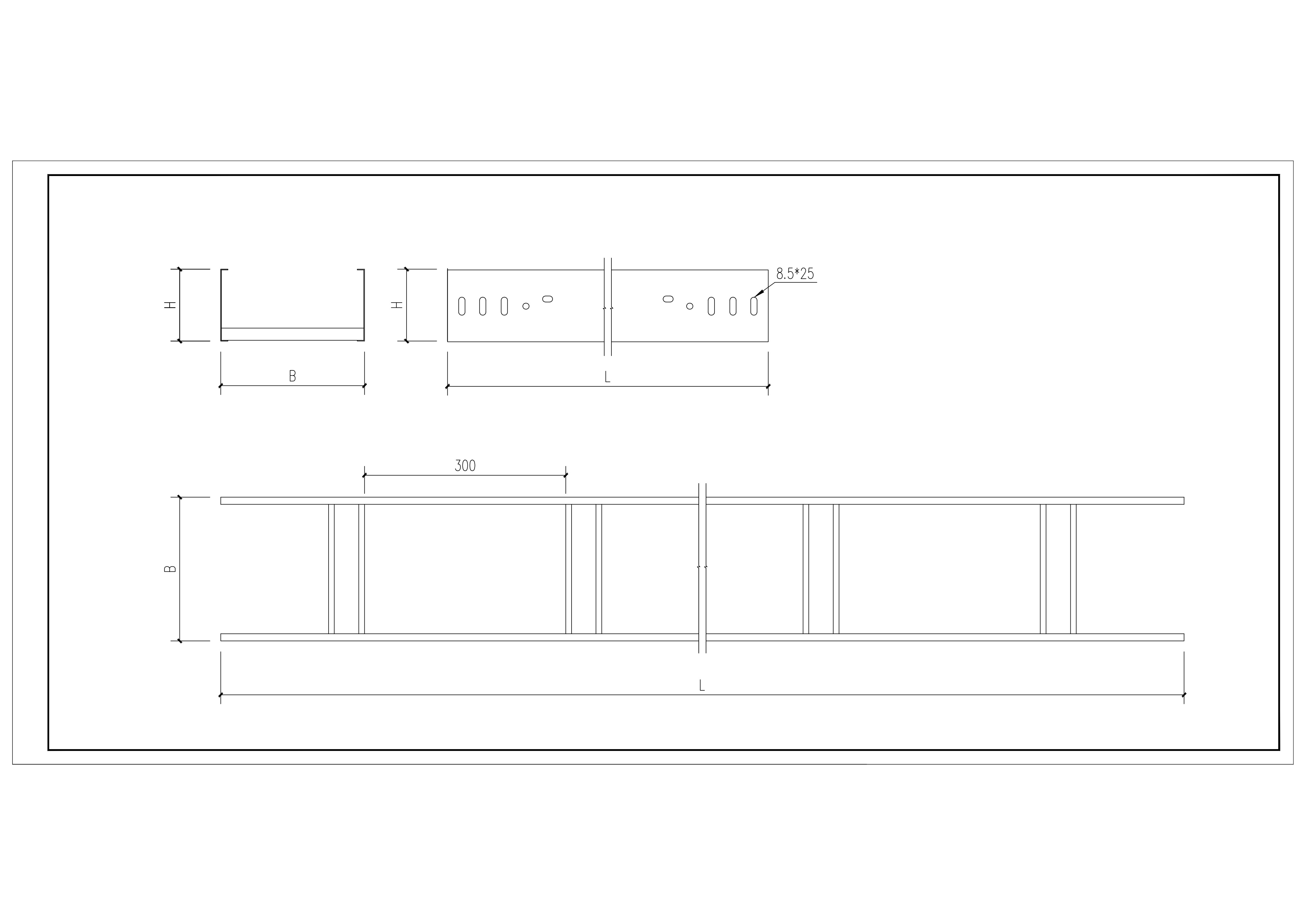

• 常规尺寸：宽度 100mm-1500mm（100/150/200/300/400/600/800/1000/1200/1500mm）；高度 50mm-400mm（50/75/100/150/200/300/400mm）；标准长度 2m/3m
• 横担配置：横担间距 200mm/300mm/400mm/500mm（可按需调整）；横担类型：扁钢横担（标配）、角钢横担（重载）、圆钢横担（轻型）、铝合金横担（轻量化）
• 板材厚度：侧板 1.2mm-3.0mm；横担 2.0mm-4.0mm（根据承载等级精准选配）
• 表面处理：热浸镀锌（户外通用，使用寿命 15 年 +）、静电喷塑（室内美观，多色可选）、304/316L 不锈钢（强腐蚀环境）、锌铝镁合金（高防腐，使用寿命 30 年 +）、防火喷塑（耐火 1-3 小时）

定制服务

我们拥有丰富的桥架生产经验与全数控生产基地，可根据项目实际需求提供一站式定制化服务：

• 非标准宽度、高度及特殊长度的反称梯式桥架定制
• 特殊横担间距、加强型横担及分段式横担设计
• 90° 弯通、三通、四通、变径、爬坡、伸缩节等各类非标连接件
• 铝合金、耐候钢等特殊材质及重防腐、防爆等定制化表面处理
• 配套的防滑盖板、防火隔板、可调式支架、吊架及电缆固定附件
• 免费提供现场勘测、布线方案优化、荷载计算及全程施工技术支持
