外翻边梯式桥架 – 产品描述

外翻边梯式桥架是一种结构强度高、安装便捷的电缆支撑系统，专为工业、电力及大型商业项目中重型电缆的敷设与管理而设计。其最显著的特征是侧边向外翻折，形成外翻边结构，这一设计在多个方面提升了桥架的性能。

结构特点：

• 外翻边侧板：侧板边缘向外弯曲或翻折，形成加强筋效果。与传统的直边或内翻边不同，外翻边结构显著提高了侧板的惯性矩和抗弯刚度，使桥架在同等材料厚度下具备更高的承载能力和更长的跨距。

• 梯式结构：由两根侧板和若干横档（横撑）焊接组成，呈开放式的梯形结构。横档之间留有较大空隙，便于电缆散热、减轻自重，并允许电缆从任意位置引入或引出。

• 横档形式：可根据需要采用圆钢、扁钢或带孔横档，提供灵活的选择以满足不同电缆固定和通风需求。

核心优势：

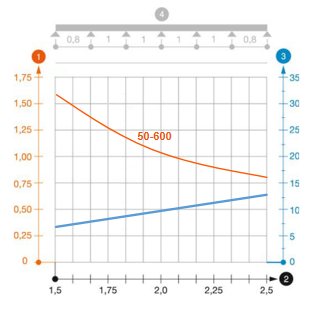

• 高承载能力：外翻边的加强作用使桥架在长跨距安装时仍能保持较小的挠度，减少中间支撑点的数量，节省安装成本。

• 安装便捷：外翻边设计为连接件、托臂或吊架提供了平整的外部安装面。连接片、螺栓等紧固件可以从外部安装，不会侵入桥架内部通道，确保电缆敷设空间无障碍，避免电缆被划伤或钩挂。

• 电缆保护：外翻边的边缘通常经过圆角处理或打磨去毛刺，消除了锋利边缘，有效保护电缆绝缘层在敷设和使用过程中不受损伤。

• 散热优良：开放式梯式结构允许空气在电缆周围自由流通，热量迅速散发，特别适合大截面电力电缆或高密度敷设场景。

• 便于维护：开放结构便于目视检查电缆状态，也方便后期增减或更换电缆，无需整体拆卸桥架。

材质与表面处理：

• 热镀锌板 / 预镀锌板：适用于室内一般环境，具有良好的防锈性能。

• 热浸镀锌（热镀锌）：将桥架整体浸入锌液中，形成较厚的镀锌层，适用于室外、潮湿或有一定腐蚀性的环境。

• 不锈钢（304 / 316）：用于强腐蚀环境（如化工厂、沿海设施、食品加工厂），提供卓越的耐久性。

• 铝合金：自重轻、耐腐蚀、外观美观，适合对重量敏感或有特殊外观要求的场所。

典型应用场景：

• 发电厂、变电站及电力输配工程

• 石油化工、冶金、造纸等重工业厂房

• 大型商业综合体、高层建筑机电竖井

• 隧道、管廊、桥梁等基础设施工程

• 数据中心、通信机房的强电及弱电布线

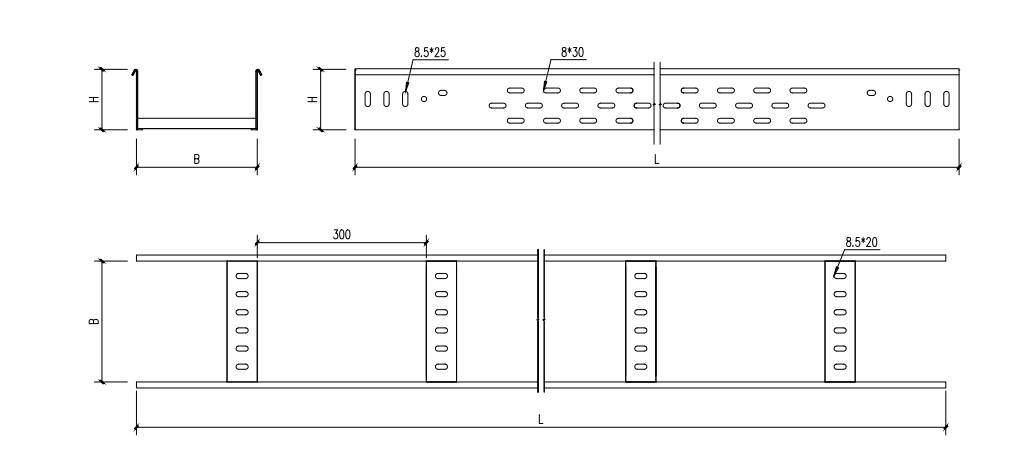

规格范围：

• 宽度：200mm ~ 1200mm

• 侧板高度：50mm ~ 150mm

• 横档间距：150mm ~ 300mm（可根据负载要求定制）

• 标准长度：2000mm / 3000mm / 6000mm（或按需定制）

• 材质厚度：1.2mm ~ 3.0mm（根据跨距和负载确定）

外翻边梯式桥架凭借其高承载、易安装、护电缆、散热好的综合优势，已成为现代电缆敷设工程中性价比突出的优选方案。
