网格桥架 – 产品描述

网格桥架（又称网格式桥架、钢丝网桥架或电缆网篮）是一种由优质钢丝经焊接加工而成的开放式电缆支撑系统，凭借其轻量化、高通风率及灵活的现场适应性，广泛应用于数据中心、商业建筑、通信机房及轻工业场所的电缆敷设与管理。

结构特点：

• 网格式结构：桥架由纵向和横向钢丝交叉焊接而成，形成规则的矩形网格，整体呈篮状或槽状。这种开放结构使电缆基本暴露在空气中，散热效果极佳。

• 平滑的边缘处理：所有钢丝切断端面及交叉焊接点均经过打磨或倒角处理，形成光滑圆润的表面，避免划伤电缆绝缘层。

• 灵活的弯曲段：网格桥架可以根据现场需要，通过简单的手工或专用工具制作成各种角度的水平弯、垂直弯、爬坡或下降段，无需定制非标件。

核心优势：

• 极佳的散热性能：开放率高达80%~90%，空气可以在电缆周围360度自由流通，热量迅速散失，特别适合大数量密集敷设或发热量较大的电缆（如数据中心的有源铜缆、变频器供电电缆等），有助于延长电缆使用寿命。

• 轻量化与高强度：采用高强度钢丝焊接而成，自重远低于传统槽式或梯式桥架，对吊顶及支架的负荷要求低，同时减少运输和安装劳动强度。合理的网格结构使其在轻质前提下仍具备良好的承载能力。

• 安装灵活快捷：

  • 可在现场使用普通手动工具（如剪线钳、扳手）对桥架进行切割、转向、开孔等改造，快速适应复杂的建筑结构或管线布局。

  • 连接方式简单，通常采用搭接、卡扣或专用连接件，无需复杂的螺栓紧固。

  • 适合吊装、壁装、吸顶安装等多种方式。

• 电缆敷设方便：开放式网格允许电缆从任意位置引入或引出，不需在桥架侧面开口；可在桥架安装完成后随时增减或调整电缆，维护和扩容极为方便。

• 无积尘设计：网格结构不会积聚灰尘、污物或液体，适用于洁净室、食品包装车间、医疗设施等对卫生条件有一定要求的场所。

• 电缆可视性好：网格之间的大间隙使运维人员可以一目了然地检查电缆状态、标识和管理路由，大大简化故障排查工作。

材质与表面处理：

• 环氧树脂涂层（电镀+喷涂）：常用处理方式，表面光滑美观，耐腐蚀性良好，适用于室内干燥环境（如数据中心、办公室）。

• 热浸镀锌：将桥架整体浸入锌液，形成较厚镀层，适用于潮湿或有一定腐蚀性的工业环境及室外有遮盖的场所。

• 不锈钢（304 / 316）：用于强腐蚀环境（如化工厂、沿海设施、食品加工厂），提供优异的耐久性。

• 预镀锌：经济型选择，适用于一般室内环境。

典型应用场景：

• 数据中心、服务器机房（配合开放式机架，便于散热和布线）

• 通信基站、电信机房（弱电及光缆敷设）

• 洁净厂房、食品及医药生产车间（无尘易清洁）

• 商业楼宇、医院、学校（强弱电桥架共用）

• 轻工业装配线、实验室、展览中心

• 改造项目或工期紧张的项目（无需大量定制弯头，现场灵活制作）

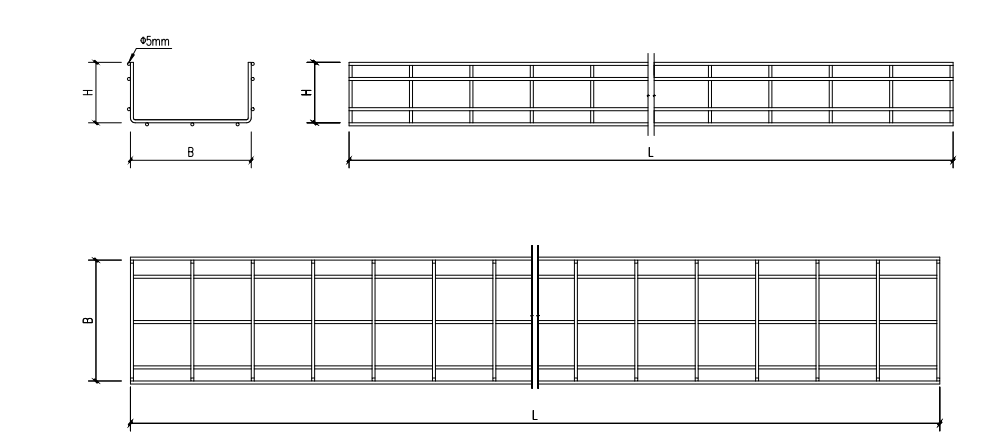

规格范围：

• 宽度：50mm ~ 600mm（常用50、100、150、200、300、400、500、600mm）

• 高度：25mm ~ 105mm（常用25、50、75、100、105mm）

• 网格尺寸：常用50×100mm（纵向×横向），也可定制其他规格

• 钢丝直径：3.0mm ~ 6.0mm（根据宽度和负载确定）

• 标准长度：2000mm / 3000mm / 6000mm（可定制）

安装配件：

• 吊装配件：吊丝、横担、C型钢等

• 连接件：快速连接扣、搭接片、螺栓连接件

• 固定件：电缆扎带、卡扣、分隔片（用于强弱电隔离）

• 终端盖板：封闭桥架端头，保护电缆

选用建议：

• 网格桥架本身不提供电磁屏蔽功能，如系统有严格的电磁兼容（EMC）要求，需配合接地或选用金属盖板。

• 对于较重的电缆（如大截面电力电缆），建议选用梯式桥架或加强型网格桥架。

• 当需要防止灰尘落至电缆或增强整体美观性时，可选用带盖板的网格桥架。

网格桥架以其轻便、通风、灵活的特点，在现代布线工程中逐渐成为传统槽式及梯式桥架的重要补充和替代方案，尤其在高密度、高散热要求及频繁变更布线的场景中优势明显。
