工字钢立柱 – 产品描述

工字钢立柱是以工字钢（或H型钢）为主要型材制成的垂直承重构件，广泛用于重型电缆桥架、大型管道、母线槽及工业设备的支撑系统。相比于槽钢立柱，工字钢立柱具有更高的截面模量和抗弯刚度，适用于大跨度、重荷载及有抗震设防要求的安装场景。

结构特点：

• 工字形截面：翼缘宽、腹板高，截面呈“工”字形，材料分布远离中心轴，具有极高的抗弯和抗压效率。在同等重量下，工字钢的承载能力远优于槽钢或角钢。

• 刚度大、变形小：在长细比较大的情况下仍能保持较好的稳定性，挠度和侧向弯曲变形小，适合高度较大或荷载较重的立柱。

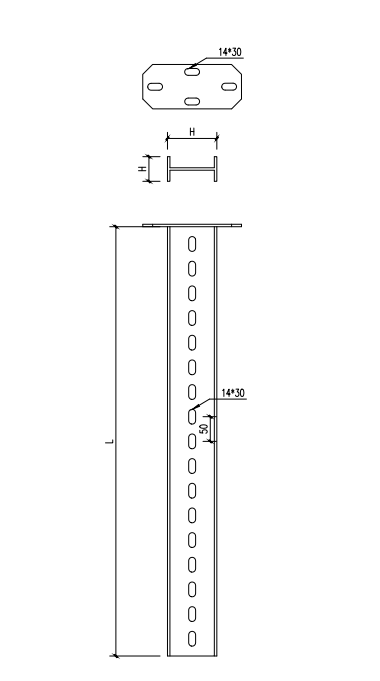

• 可预制连接孔：可按设计要求在翼缘或腹板上冲孔或钻孔，用于安装托臂、横撑及连接件。也可采用无孔结构，通过专用夹具或焊接方式连接。

• 端部处理：立柱底部通常焊接底板（脚板），通过锚栓与地面或基础固定；顶部可根据需要封板或设置连接板，用于与上层结构固定或安装吊点。

核心优势：

• 超强承载能力：适合敷设多层重型桥架、大截面电缆束、密集母线槽或重型管道，单根立柱可承受数吨甚至更大的垂直荷载，适用于发电厂、变电站、冶金、石化等重工业场所。

• 大跨度支撑：由于刚度大、挠度小，工字钢立柱可以支撑较长的托臂或较宽的桥架，减少立柱数量，降低基础施工量和总体投资。

• 抗震性能优异：工字钢截面双向惯性矩大，抗侧向力和抗扭能力强，配合抗震支架配件后，能够有效抵抗地震作用下的水平和垂直力，满足高烈度地区的抗震设防要求。

• 高度可调：通过在腹板或翼缘上预设多排安装孔，现场可根据实际需要在不同高度安装托臂，适应桥架分层布置和后期扩容改造。

• 结构稳固：通过底板与基础可靠连接，必要时顶部也与结构顶板或梁固定，形成上下支撑体系，整体稳定性极高。

材质与表面处理：

• 热轧工字钢或H型钢：常用的牌号有Q235B、Q355B等，具有稳定的力学性能和良好的焊接性能。

• 热浸镀锌：将加工好的立柱整体浸入锌液，形成较厚的镀锌层（通常≥65μm），防腐性能优异，适用于室外、潮湿或工业腐蚀环境。

• 涂漆（环氧富锌底漆+面漆）：可在工厂涂装或现场涂刷，适用于一般室内环境或有外观颜色要求的场合。

• 不锈钢：用于强腐蚀环境（如化工厂、海洋平台、污水处理厂），采用304或316不锈钢材料，具有极高的耐久性。

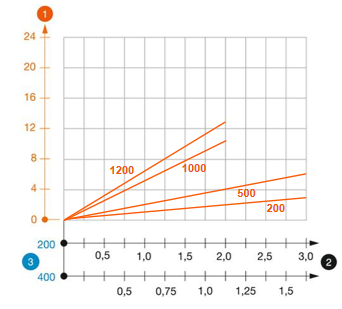

规格范围：

• 工字钢型号：常用10# ~ 28#工字钢或对应H型钢（如HW100×100、HW125×125、HW150×150、HW200×200等）

  • 10#（100×68×4.5mm）—— 适用于轻中型荷载

  • 14#（140×80×5.5mm）—— 常用中等荷载

  • 18#（180×94×6.5mm）—— 适用于中重型荷载

  • 20# ~ 28# —— 重型及超重型荷载

• 立柱长度：根据层高及安装要求定制，常用1000mm ~ 6000mm，特殊需求可更长

• 底板尺寸：根据立柱规格及荷载确定，厚度通常为10mm ~ 25mm

• 安装孔：通常为长圆孔（便于调节）或圆孔，孔径及孔距按设计确定

典型应用场景：

• 发电厂及变电站：支撑主厂房、升压站、电控楼内的重型电缆桥架及母线槽。

• 石油化工及冶金行业：管廊、设备区、车间内的重型管道及电缆桥架垂直支撑。

• 重型工业厂房：行车梁下方的桥架及管线支撑，机械设备平台的立柱。

• 大型隧道及综合管廊：支撑内部电力、通信、给排水等管线的垂直立柱。

• 高层建筑设备层及电气竖井：当电缆数量多、桥架尺寸大时，采用工字钢立柱提高安全裕度。

• 高地震烈度区域：对抗震有严格要求的重要设施，工字钢立柱常作为首选的支撑结构。

配套配件：

• 托臂：采用工字钢或槽钢制作的悬臂梁，通过螺栓或焊接方式与立柱翼缘或腹板连接，承托桥架或管道。托臂可采用L型、双面对称型、三角支撑型等形式。

• 底板（脚板）：焊接于立柱底部，采用加劲肋增强刚度，通过膨胀螺栓、化学锚栓或预埋地脚螺栓与基础固定。

• 连接夹板：用于立柱之间的接长连接，采用内外夹板加螺栓固定的方式，保证传力可靠。

• 斜撑（剪刀撑）：在需要增强侧向稳定性的场合（如高度较大、有振动或地震工况），在立柱之间或立柱与墙之间设置斜撑。

• 顶板及连接件：用于立柱与上部结构梁、板的固定，可采用铰接或刚接方式。

• 热镀锌紧固件：所有螺栓、螺母、垫圈均采用热镀锌或不锈钢材质，保证防腐性能与主体一致。

安装方式：

• 基础固定：

  • 预埋地脚螺栓：在混凝土浇筑前预埋螺栓，安装时立柱底板与预埋螺栓连接，定位准确，牢固性好。

  • 后锚固（膨胀螺栓/化学锚栓）：在已硬化地面上钻孔，安装锚栓固定底板，适用于无预埋或改造项目。

• 顶部连接：高度较大或对抗震有要求时，立柱顶部与结构顶板或梁进行连接。可采用焊接或螺栓连接，根据设计要求采用刚接或铰接。

• 柱间连接：当立柱高度超过单根型钢长度时，可采用对接加内外夹板的方式接长，确保轴线对齐和承载能力。

• 托臂安装：根据桥架标高要求在立柱对应高度安装托臂，托臂与立柱翼缘或腹板通过螺栓紧固或焊接固定。

选用注意事项：

• 荷载计算：需根据电缆桥架的自重、电缆重量、安装检修活荷载及地震作用等进行综合计算，合理选定工字钢型号和材质厚度。

• 稳定性校核：对于高度较大的立柱，应进行轴压稳定性和压弯稳定性校核，必要时设置侧向支撑或减小长细比。

• 防腐等级匹配：根据环境腐蚀性等级（C3~C5或更高）选择相应的表面处理方式，热浸镀锌是工业及室外环境的优选方案。

• 抗震设计：在抗震设防区，立柱及连接节点应满足《建筑机电工程抗震设计规范》GB 50981等相关标准，采用抗震支架配件并保证延性设计。

• 焊接质量：如涉及焊接连接（如底板焊接、托臂焊接），应确保焊缝质量并进行必要的无损检测，特别是重型承载结构。

• 地基承载能力：安装前应确认地面或基础的承载能力满足立柱传递的荷载要求，必要时对基础进行加固。
