角钢立柱 – 产品描述

角钢立柱是以等边或不等边角钢为主要型材制成的垂直支撑构件，广泛应用于轻型电缆桥架、小截面线槽、电线管及各类轻型电气设备的固定与支撑。相比槽钢立柱和工字钢立柱，角钢立柱结构简单、自重轻、成本低，适用于荷载较小、对经济性要求较高的场景。

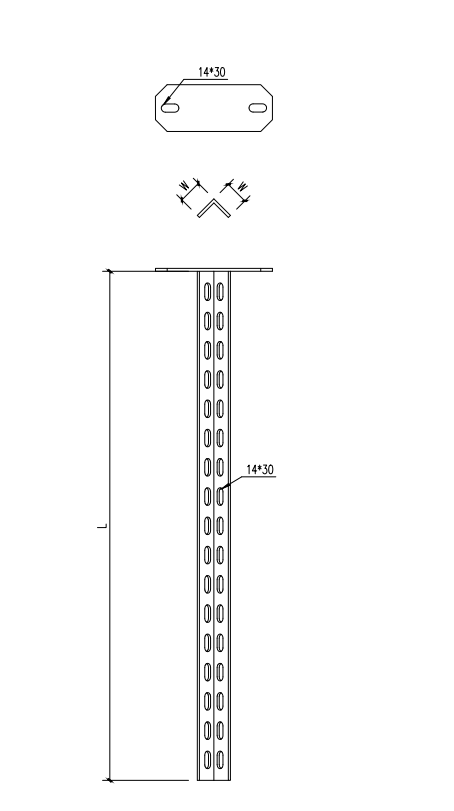

结构特点：

• L形截面：由两个相互垂直的肢边构成，截面呈90°角形。这种形状在承受垂直荷载时具有基本的抗弯和抗压能力，同时结构非常简单。

• 单肢或组合使用：通常单根角钢即可作为立柱使用；在需要双向承载或提高稳定性时，可将两根角钢背靠背（组成T形截面）或面对面（组成方形截面）组合使用。

• 安装孔灵活设置：可在角钢的任意肢面上现场钻孔或工厂预制长圆孔，用于安装托臂、横撑、电缆固定件或与其他结构连接。由于角钢壁厚相对较薄，钻孔操作简单方便。

• 端部处理：底部可焊接底板（脚板）或直接通过角钢自身与地面锚固；顶部可根据需要切割成斜角或焊接顶板。

核心优势：

• 成本经济：角钢是常见的通用型钢，材料价格低，加工简单，采购方便，适用于预算有限的工程项目。

• 自重轻：相比槽钢或工字钢，同等长度下角钢的重量明显更轻，便于运输、搬运和现场安装，无需起重机械。

• 加工便捷：可在施工现场使用普通工具（如无齿锯、台钻、手电钻、电焊机）进行切割、钻孔、焊接等操作，无需专业设备，适合临时支撑或改造项目。

• 安装灵活：角钢的两个垂直肢面提供了多个方向的连接面，可以方便地连接不同方向的托臂、斜撑或墙体固定件，适应复杂的安装环境。

• 占位空间小：角钢截面紧凑，在空间狭窄的电气竖井、吊顶夹层或设备间隙中易于布置。

材质与表面处理：

• 普通碳素钢（Q235B）：最常见的角钢材料，具有良好的强度和焊接性能，适用于室内一般环境。

• 热浸镀锌：将加工好的角钢立柱整体浸入锌液，形成较厚的镀锌层，防腐性能好，适用于室外、潮湿或轻微腐蚀环境。

• 预镀锌（冷弯）角钢：由预镀锌钢带冷弯成型，表面镀层均匀，适用于室内干燥环境，经济实用。

• 不锈钢（304 / 316）：用于强腐蚀或卫生要求高的场所，如化工厂、食品加工车间、沿海设施等。

• 涂漆：可在表面涂刷防锈漆或面漆，满足一般防锈和外观要求。

规格范围：

• 角钢规格（肢宽×肢宽×厚度）：

  • 等边角钢常用：L25×3、L30×3、L40×4、L50×5、L63×6、L70×7、L75×8、L80×8等

  • 不等边角钢常用：L40×25×4、L50×32×4、L63×40×5、L70×45×5、L75×50×6等

• 立柱长度：根据层高及安装需求定制，常用500mm ~ 3000mm

• 安装孔：通常为长圆孔（10mm×20mm或12mm×25mm）或圆孔（Φ9、Φ11、Φ13.5等），孔距根据设计要求布置

典型应用场景：

• 轻型电缆桥架支撑：用于小型梯式桥架、槽式桥架或网格桥架的垂直支撑，常见于电气竖井、设备间、吊顶内。

• 线槽及穿线管固定：在墙壁或柱旁安装角钢立柱，承托PVC线槽、金属线槽、JDG管、KBG管等轻型管线。

• 配电箱及照明箱安装：作为挂墙式配电箱的悬挂支架，使箱体离开墙面一定距离，便于散热和维护。

• 临时支撑及检修平台：在设备检修、施工期间作为临时支撑结构，使用后可拆除或移作他用。

• 小型设备基础：支撑轻型水泵、风机、控制柜等设备，使其固定于地面或楼板上。

• 农业及仓储设施：用于温室、养殖场、仓库内轻型线缆及管道的支撑。

配套配件：

• 托臂：采用角钢或扁钢制作的L型悬臂件，通过螺栓与角钢立柱连接，直接承托桥架或线槽。

• 底板（脚板）：焊接于立柱底部的钢板，用于增加与地面的接触面积，提高稳定性。厚度通常为4mm ~ 10mm。

• 斜撑：在立柱高度较大或受侧向力时，采用小规格角钢制作斜撑，增强立柱的侧向稳定性。

• 连接件：采用角钢或扁钢制作的连接夹板，用于立柱的接长连接或与墙体固定。

• 紧固件：镀锌或不锈钢螺栓、螺母、垫圈，保证连接的可靠性和防腐性。

安装方式：

• 地面固定：

  • 底板锚固：将焊接好底板的立柱通过膨胀螺栓（M8~M12）或化学锚栓固定在混凝土地面或楼板上。

  • 直接锚固：角钢底部不焊底板，直接在角钢底端打孔，通过膨胀螺栓垂直固定于地面。

• 墙面固定：角钢立柱的一个肢面紧贴墙壁，通过膨胀螺栓将立柱与墙体固定，另一肢面朝外用于安装托臂。

• 顶部固定：对于高度较大或需要增强稳定的立柱，顶部通过角钢连接件与结构顶板或梁固定。

• 柱间连接：当需要增加高度时，可采用内外夹板或角钢搭接的方式将两段角钢立柱接长，搭接长度不小于角钢高度的2倍，并用螺栓紧固。

选用注意事项：

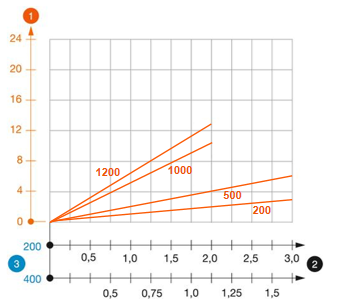

• 荷载计算：角钢立柱适用于轻型荷载，应对桥架自重、电缆重量及活荷载进行估算，确保角钢规格满足强度和稳定性要求。一般情况下，单根L40×4角钢立柱推荐承受垂直荷载不超过500kg。

• 失稳风险：角钢立柱的单肢回转半径较小，当高度较大（超过1500mm）且无侧向支撑时，易发生失稳。设计时应控制长细比或设置斜撑、横撑。

• 节点连接强度：螺栓连接时应保证足够数量的螺栓和合理的孔距，避免单点受力过大。焊接连接时需保证焊缝质量。

• 防腐匹配：根据使用环境选择热浸镀锌或涂漆处理。室内干燥环境可使用预镀锌或涂防锈漆；室外或潮湿环境必须采用热浸镀锌或不锈钢。

• 不得用于重载：角钢立柱不适用于重型桥架（如大截面电力电缆密集敷设）、大跨度支撑或有强烈振动的场合。
