丁字钢立柱 – 产品描述

丁字钢立柱是以T型钢为主要型材制成的垂直支撑构件，是电缆桥架支架系统中的重要组成部分。它主要应用于轻型荷载条件下的单边吊装场景，在电缆数量较少、载荷较轻的场合中，作为工字钢立柱的经济型替代方案。

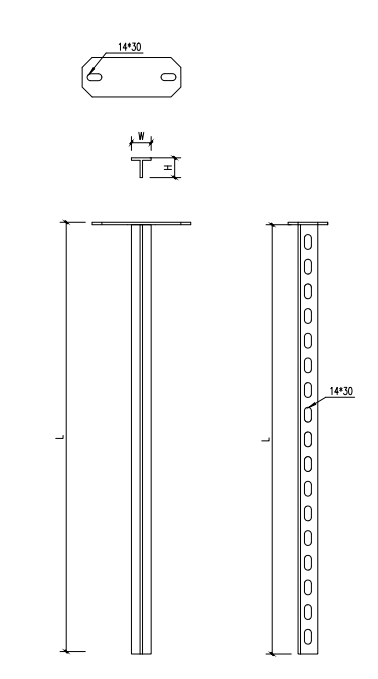

结构特点：

• T形截面：截面呈“T”字形，由腹板和翼缘板构成，具有较好的单向抗弯性能。与工字钢相比，丁字钢因缺少一侧翼缘，截面不对称，惯性矩较小，承载能力相对较低。

• 轻量化设计：相比工字钢立柱，丁字钢立柱自重明显更轻。以长度1000mm为例，丁字钢立柱重量约4.5~5.5kg/件，而工字钢立柱约13.51kg/件，重量减轻约60%以上。

• 安装孔分布：沿立柱高度方向均匀分布有安装孔（通常为长圆孔或圆孔），用于安装托臂，可在现场根据桥架标高灵活调节安装位置。

• 端部连接：立柱底部通过底座（脚板）与地面或楼板固定，顶部可根据需要封板或直接使用。

核心优势：

• 重量轻、成本低：丁字钢立柱材料用量少，自重轻，不仅降低了材料成本，也减少了运输和安装的劳动强度，适合人工搬运和安装。

• 安装简便：采用标准螺栓连接，无需现场焊接或切割。配套托臂（如TB-01A、TB-01C型托臂）可直接通过螺栓固定在立柱的安装孔上，安装效率高。

• 单边吊装适用：丁字钢立柱特别适合单边吊装形式，即桥架仅布置在立柱的一侧。在电缆桥架为单层或层数不多、载荷较轻的情况下，这是一种经济实用的选择。

• 与工字钢安装方法相同：丁字钢立柱的安装方法与工字钢立柱一致，包括底座固定、托臂安装、接长连接等操作方式相同，施工人员无需额外培训。

适用条件：
丁字钢立柱主要适用于以下场景：

• 电缆数量较少、电缆总重量较轻

• 桥架为单边布置（仅一侧有桥架）

• 桥架层数不多（通常1~2层）

• 对成本敏感、载荷要求不高的项目

材质与表面处理：

• 型钢材质：采用优质型钢制造，具有稳定的力学性能。

• 表面处理方式：

  • 热浸镀锌：将立柱整体浸入锌液，形成较厚的镀锌层，耐腐蚀性能优异，适用于室外或潮湿环境。

  • 电镀锌：表面镀锌层均匀，适用于室内一般环境，经济实用。

  • 粉末喷涂：表面喷涂环氧树脂粉末，颜色可定制，适用于有外观要求的场所。

  • 镀彩锌：表面呈现彩色钝化膜，具有一定的装饰性和防锈性。

配套配件：

• 托臂：丁字钢立柱通常配套TB-01A或TB-01C型托臂，用于直接承托电缆桥架。

• 底座（立柱底座）：焊接或栓接于立柱底部，用于与地面固定，增加稳定性。

• 连接螺栓：配套供应，用于托臂与立柱、底座与地面的连接。

• 膨胀螺栓：用于将立柱底座固定在混凝土地面或楼板上，需根据荷载要求选用合适规格。

• 柱顶封板：封闭立柱顶部，防止异物进入。

典型应用场景：

• 轻型电缆桥架支撑：用于电缆数量较少、桥架宽度较小（通常≤400mm）的电气竖井、设备间、电缆沟等场所。

• 单边吊装系统：桥架仅布置在立柱一侧，常见于沿墙敷设或空间受限的场所。

• 电气竖井内垂直支撑：在多层建筑电气竖井中，用于支撑垂直走向的电缆桥架。

• 厂房及仓库内线缆敷设：用于轻型工业厂房、仓库内电力及通信线缆的支撑。

• 改造项目：在荷载较轻的改造工程中，作为经济、便捷的支撑方案。

安装方式：

1. 地面固定：通过膨胀螺栓将立柱底座与混凝土地面或楼板固定。

2. 托臂安装：根据桥架设计标高，在立柱对应高度的安装孔上安装托臂，用螺栓紧固。

3. 桥架放置：将电缆桥架放置于托臂上，根据需要使用压板或螺栓固定。

4. 接长连接：当需要超过标准长度时，可采用内外夹板对接方式将两段丁字钢立柱接长。

选用注意事项：

• 载荷限制：丁字钢立柱仅适用于轻载荷场景。当电缆数量多、桥架尺寸大或有重载要求时，应选用工字钢立柱或槽钢立柱。

• 单边吊装偏载：单边吊装时，立柱承受偏心荷载。应注意控制托臂长度和桥架重量，避免偏载过大导致立柱倾斜或失稳。若需多层重载吊装，建议采用双边敷设。

• 高度限制：丁字钢立柱因截面不对称，高度较大时稳定性较差。一般建议立柱高度不超过2000mm，更高时应增加侧向支撑或改用工字钢立柱。

• 抗震要求：在抗震设防区域使用丁字钢立柱时，应按规范设置抗震支架或选用承载能力更高的立柱形式。
