C型钢 – 产品描述

C型钢（又名C型槽钢、C型檩条）是由热轧或冷轧钢板经冷弯成型机组加工而成的截面呈C形的长条钢材，是电缆桥架支撑系统、工业厂房结构及各类设备支架中应用最广泛的通用型材之一。其截面形状类似英文字母“C”，具有优良的力学性能和极高的安装灵活性。

结构特点：

• C形截面：由腹板（中间垂直段）和上下两个翼缘（水平段）组成，翼缘末端通常带有向内或向外的小折边（加强筋），进一步提高了截面的抗弯刚度和抗扭性能。

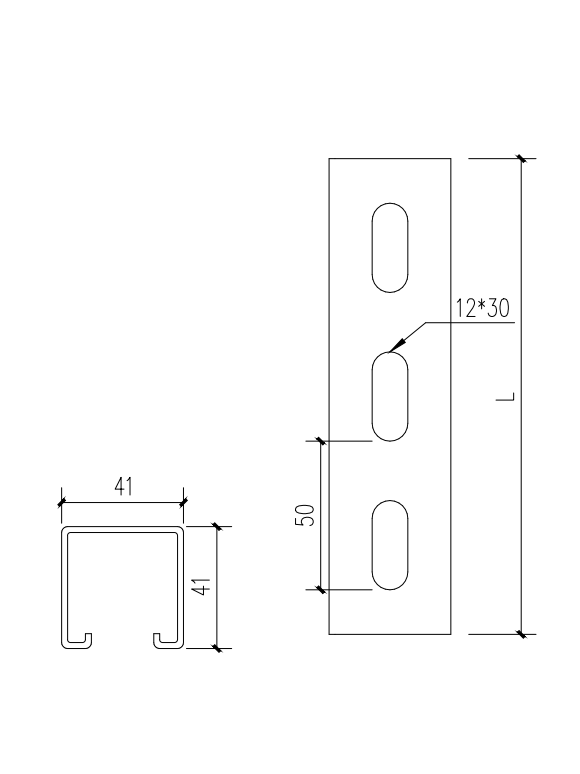

• 连续预留孔：沿C型钢长度方向，在腹板或翼缘上均匀分布有长圆孔或圆孔，孔距标准化（通常为50mm或100mm）。这些预留孔方便现场安装时与托臂、连接件、吊杆等配件进行螺栓连接，无需钻孔或焊接。

• 截面系列：常见截面高度从41mm到120mm不等，宽度从21mm到60mm不等，以适应不同荷载要求。

• 定尺长度：通常出厂长度为3m、6m或按客户需求定尺，也可提供9m、12m等长定尺。

核心优势：

• 优良的承载能力：C形截面具有较大的截面模量和惯性矩，在相同重量条件下，其抗弯和抗压能力优于角钢和圆钢，适合中等及较大荷载的支撑结构。

• 安装高度灵活可调：沿长度方向的系列长圆孔允许托臂、横撑等构件在任意高度位置安装，现场可根据桥架标高、设备位置等进行精确调节，后期扩容或改造也极为方便。

• 安装便捷高效：采用标准螺栓连接，无需现场焊接或切割，提高了安装效率，降低了人工成本，同时避免了动火作业的安全隐患。

• 标准化程度高：C型钢与配套的托臂、连接件、弹簧螺母、吊杆等配件具有统一的安装接口（如41×41mm系列是国际通用的标准尺寸），配件通用性强，采购和更换方便。

• 组合灵活：可以背靠背组合成口字形截面（提高抗弯能力），或面对面组合成方形截面（提高抗扭能力），以适应更复杂的荷载要求。

• 抗震性能良好：配合抗震连接件及斜撑，C型钢可构成符合抗震规范的机电管线支撑系统，广泛应用于抗震设防区域的建筑机电工程。

材质与表面处理：

• 基材：通常采用Q235B或Q355B热轧或冷轧钢板，也可根据需求采用不锈钢或铝板。

• 预镀锌（热镀锌钢板）：采用热镀锌钢板直接冷弯成型，表面镀锌层均匀光滑，适用于室内一般环境，成本经济。

• 热浸镀锌（后镀锌）：成型后再整体浸入锌液，镀层厚度通常≥65μm，耐腐蚀性能优异，适用于室外、潮湿或工业腐蚀环境。

• 电镀锌：表面电镀处理，锌层较薄，适用于干燥环境下的轻载使用。

• 不锈钢（304/316）：由不锈钢板冷弯成型，耐腐蚀性能极佳，适用于化工、海洋、食品医药等高腐蚀或卫生要求场所。

• 粉末喷涂：在镀锌层基础上喷涂环氧树脂粉末，颜色可定制（常用RAL色卡），兼具防腐和装饰功能。

典型应用场景：

电缆桥架支撑系统：

• 吊架横担：作为吊杆下方的水平横梁，直接承托桥架。

• 托臂：C型钢加工的L型悬臂件，用于承托沿墙敷设的桥架。

• 立柱：C型钢背靠背组合或单根使用，作为垂直支撑构件。

• 龙门架：双侧C型钢立柱加顶部横担，形成门式支撑结构。

机电管线支撑：

• 风管、水管、消防管道的吊架及支架。

• 设备基础及固定支架（风机、水泵、空调机组等）。

• 抗震支撑系统（侧向及纵向抗震支架）。

• 太阳能光伏板支架。

建筑结构及工业应用：

• 工业厂房的屋面和墙面檩条。

• 仓储货架立柱及横梁。

• 汽车制造、物流分拣线的输送线支架。

• 舞台灯光及音响吊架。

• 临时施工平台的支撑结构。

配套配件：

• 弹簧螺母：可卡入C型钢槽内并旋转90°锁定的螺母，配合螺栓使用，可在任意位置安装。

• 普通螺母及垫圈：用于预留孔位置的固定连接。

• 连接件：包括L型连接件、T型连接件、十字连接件、角连接器等，用于C型钢之间的垂直或水平连接。

• 端盖：塑料或金属材质，封闭C型钢端部，保护内部及提高美观度。

• 吊杆连接件：用于将螺纹吊杆与C型钢横担连接。

• 管束及管夹：用于固定管道于C型钢上。

• 底座（脚板）：用于C型钢立柱与地面的固定。

• 斜撑连接件：用于抗震支架的斜撑连接。

安装方式：

• 吊装：通过吊杆将C型钢横担悬吊于结构顶板下方，用于承托桥架或管线。

• 壁装：C型钢立柱或托臂通过膨胀螺栓固定于墙体，用于沿墙敷设。

• 地面安装：C型钢立柱通过底座（脚板）与地面固定。

• 组合安装：多根C型钢通过连接件组合成立体框架结构。

• 接长连接：C型钢之间可通过内外夹板对接或搭接连接实现长度延长。
